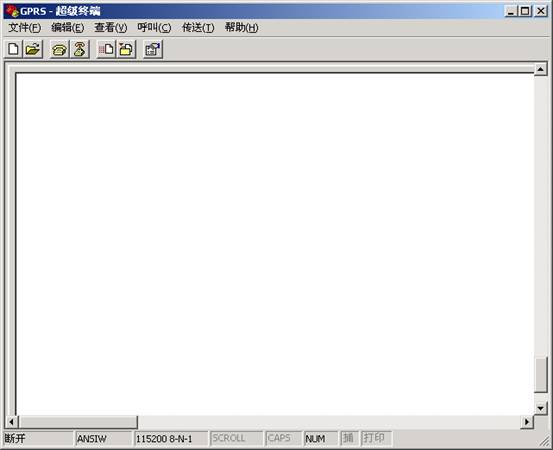

超级终端是windows自带的一个串口调试工具,其使用较为简单,被广泛使用在串口设备的初级调试上。


下面介绍一下一般使用的步骤:

配置连接需要调试串口基本参数,其操作为:

1) 选择菜单“文件”下“属性”菜单项。

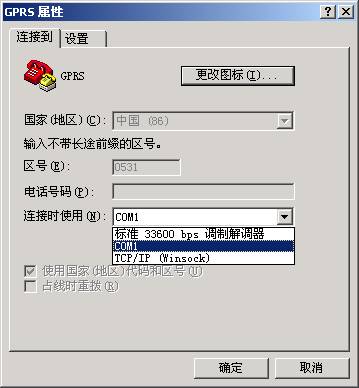

2) 配置调试设备所连接串口“连接时使用”

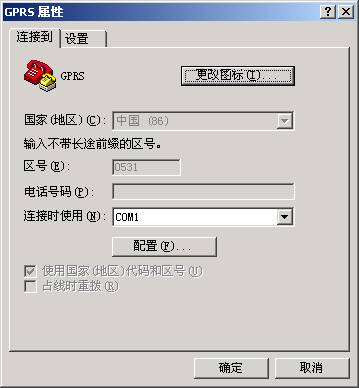

3) 按“配置”按钮进行配置选定串口信息

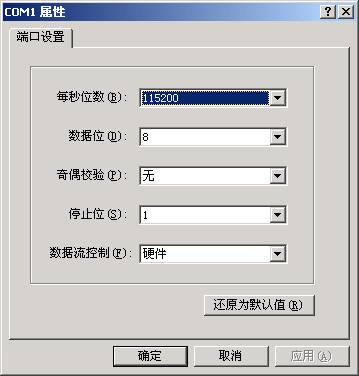

4) 依次选定每秒位数(波特率)等参数,一般情况下MODEM设置波特率后即可,其它位取默认设置。

5) 确定退出配置

6) 按工具条上“呼叫”按钮连接所调试设备


7) 输入英文字母AT然后回车,此时如果设置正确,则会返回英文字母OK


8) 如果参数设置不正确,则提示无法连接,或者连接后无法输入AT字母,此时,请确认步骤2)中串口选择正确、请确认波特率设置正确。

9) 大部分GPRS MODEM出厂的时候其波特率已经设置为115200,但是也可能部分设置为9600或者其它。在MODEM支持的范围内,越高的波特率代表了越高的计算机传输数据到MODEM的能力。

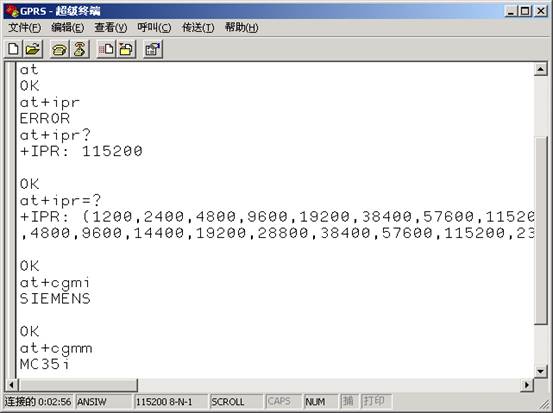

常用的几个AT命令

1) AT

测试指令,返回OK表示串口设备正常

2) AT+CGMM

显示MODEM型号

3) AT+CGMR

显示MODEM软件版本号

4) AT+CGMI

显示MODEM生产厂家

5) AT+IPR=?/AT+IPR?/ AT+IPR=115200

前者查询MODEM支持的所有波特率,后者显示当前设定波特率,最后一条是设置MODEM波特率为115200。
